عمل میں درد کی نشاندہی سے ذہین ویلڈنگ تک: ٹائٹینیم اللائی کنکشن ٹکنالوجی کا صحت سے متعلق انقلاب



ٹائٹینیم کھوٹ ویلڈنگ

ٹائٹینیم ایلائی ، یہ ورسٹائل "سپر میٹریل" ، اہم شعبوں جیسے ہوائی جہاز کے انجن بلیڈ اور مصنوعی جوڑوں میں انتہائی اہم کردار ادا کرتا ہے۔ تاہم ، روایتی اضافی مینوفیکچرنگ میں ، اس میں ہمیشہ "لمبے" کالم کرسٹل ہوتے ہیں ، جیسے کوکی کو متوازی لائنوں سے ڈھانپ لیا جاتا ہے ، جو دباؤ ڈالنے پر "لائنوں" پر توڑنا آسان ہوتا ہے ، کارکردگی کو بہت کم کرتا ہے۔

حال ہی میں ، ہاربن انسٹی ٹیوٹ آف ٹکنالوجی اور پولیٹیکنیکو دی میلانو نے بین الاقوامی جریدے دی انٹرنیشنل جرنل دی انٹرنیشنل جرنل آف ایڈوانسڈ مینوفیکچرنگ ٹکنالوجی میں ایک مطالعہ شائع کیا ، جس نے ٹائٹینیم ایلائی ایڈیٹیو مینوفیکچرنگ کے لئے ایک "جادو آپریشن" لایا ، جس میں صرف "چاولوں کے اناج" سے ٹائی 6 ایل -4v کے اناج کو "چاولوں کے اناج" سے تبدیل کرنے کے لئے مزید مائکرو لیزر تار جمع کرنے والی ٹکنالوجی کا استعمال کیا گیا ہے ، لیکن یہ بھی ہے۔



A. ٹائٹینیم ایلائی ویلڈنگ کے عمل کے کلیدی تکنیکی چیلنجز

ٹائٹینیم مرکب کمرے کے درجہ حرارت پر بہترین کیمیائی استحکام اور مکینیکل خصوصیات کی نمائش کرتے ہیں۔ تاہم ، جب ویلڈنگ کا درجہ حرارت 800 ڈگری کے اہم نقطہ سے تجاوز کرتا ہے تو ، ان کی فزیوکیمیکل خصوصیات میں نمایاں تبدیلیاں آئیں گی ، جس سے تین بنیادی عمل کے چیلنجوں کو جنم دیا جائے گا۔



1. اعلی درجہ حرارت آکسیکرن کی وجہ سے مادی کارکردگی کا انحطاط

ویلڈنگ کے اعلی درجہ حرارت والے ماحول میں ، ٹائٹینیم اور آکسیجن کے مابین رد عمل کی شرح کفایت شعاری کی نمو کو ظاہر کرتی ہے ، جس سے گھنے اور ٹوٹنے والے ٹائٹینیم ڈائی آکسائیڈ (TIO₂) آکسائڈ پرتیں پیدا ہوتی ہیں۔ مادی کارکردگی پر اس آکسائڈ پرت کا اثر دوہری نقصان دہ ہے: ایک طرف ، اس کی سختی بیس مادے سے 3-5 گنا تک پہنچ سکتی ہے ، جس سے مائکروسکوپک تناؤ حراستی پوائنٹس تشکیل پاتے ہیں۔ دوسری طرف ، تجرباتی اعداد و شمار سے پتہ چلتا ہے کہ جب ویلڈ زون میں آکسیجن کا مواد 0.15WT ٪ سے زیادہ ہوجاتا ہے تو ، مادے کے اثرات میں سختی 50 than سے زیادہ کی کمی ہوتی ہے ، جس سے ساختی وشوسنییتا کو نمایاں طور پر کم کیا جاتا ہے۔

2. ہائیڈروجن دخول کی طرف سے حوصلہ افزائی کرنے والے بریٹل امپٹریٹلمنٹ اثر

ویلڈنگ کے دوران ، ماحولیاتی نمی (RH> 40 ٪) یا تار کی سطح کی آلودگی (تیل/آکسائڈ) فعال ہائیڈروجن ایٹم تیار کرنے کے لئے گلنے کا کام کرسکتی ہے۔ یہ ایٹم سوئی نما ٹائٹینیم ہائیڈرائڈ (TIH₂) مرکبات بنانے کے بعد ٹائٹینیم جالی میں پھیلا دیتے ہیں ، جس کی وجہ سے "ہائیڈروجن ایمبرٹ لیمنٹ" کا رجحان ہوتا ہے۔ یہ بات قابل غور ہے کہ یہ املاک عمل درجہ حرارت سے حساس ہے۔ -20 ڈگری سے نیچے کے ماحول میں ، فریکچر سختی KIC کی قیمت میں 30 ٪ -40 ٪ کمی واقع ہوسکتی ہے ، اور فریکچر واضح پلاسٹک کی خرابی کے بغیر ٹوٹنے والی خصوصیات کو ظاہر کرتا ہے۔

3. تھرمل تناؤ کی حراستی کی وجہ سے کریک شروعات

ٹائٹینیم مرکب (8.6 × 10⁻⁶/ ڈگری) کی تھرمل توسیع کا قابلیت اسٹیل سے صرف ایک تہائی ہے ، لیکن ویلڈنگ کے دوران فوری گرمی کا ان پٹ 5000-10000 W/ سینٹی میٹر تک پہنچ سکتا ہے۔ ٹھنڈک کے دوران ویلڈ زون میں تھرموڈینامک پیرامیٹرز میں یہ شدید مماثلت بقایا دباؤ کا سبب بنتی ہے۔ جب ویلڈنگ کی رفتار 0.8 میٹر /منٹ یا کولنگ ریٹ میلان> 50 ڈگری /سیکنڈ سے تجاوز کرتی ہے تو ، تناؤ کی حراستی گتانک KT اہم قیمت سے تجاوز کرے گی ، جس سے تھرمل دراڑوں کی ابتدا اور تبلیغ کو اکسایا جائے گا۔

بی۔ ٹائٹینیم ایلائی ویلڈنگ چیلنجوں کو حل کرنے کے لئے چار بنیادی عملوں کی تفصیلی وضاحت

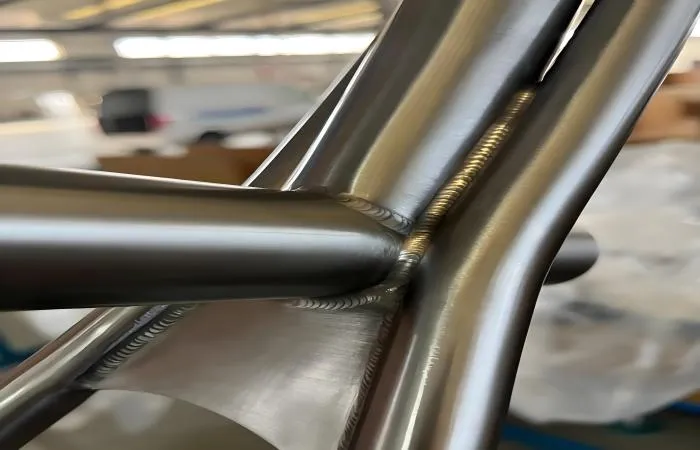

ٹنگسٹن انرٹ گیس ویلڈنگ (ٹی آئی جی ویلڈنگ) - صحت سے متعلق ویلڈنگ کے لئے سنہری معیار

3 ملی میٹر (جیسے میڈیکل ایمپلانٹس ، ایرو اسپیس صحت سے متعلق حصوں) کے تحت پتلی دیواروں والے اجزاء کے لئے ترجیحی عمل کے طور پر ، ٹی آئی جی ویلڈنگ اس کی مستحکم آرک خصوصیات اور عین مطابق گرمی کے ان پٹ کنٹرول کی بدولت ٹائٹینیم کھوٹ آکسیکرن کو مؤثر طریقے سے دباتی ہے۔ اس کا بنیادی حصہ ہےتین سطح کے تحفظ کا نظام قائم کرنا:

اہم تحفظ پرت:ٹنگسٹن الیکٹروڈ نوزل ​​کے ارگون گیس کے بہاؤ کی شرح کو 15-25L/منٹ پر برقرار رکھنا چاہئے تاکہ ایک مستقل گیس پردے کی تشکیل کی جاسکے۔

پشت پناہی کی پرت:بیک آکسیکرن کو روکنے کے لئے ویلڈ کے پچھلے حصے میں 5-10L/منٹ کی ارگون بہاؤ کی شرح

ہیٹ زون میں توسیع کا تحفظ:ٹھنڈک مرحلے کے دوران گیس کے تحفظ کو یقینی بنانے کے لئے درجہ حرارت> 400 ڈگری والے علاقوں کا احاطہ کرنے کے لئے ڈریگ شیلڈ کا استعمال کریں

ویکیوم الیکٹران بیم ویلڈنگ - اعلی انٹیگریٹی جوڑوں کے لئے حتمی حل

الٹرا ہائی ویکیوم ماحول کے تحت (ویکیوم ڈگری 1 × 10⁻< پی اے سے زیادہ یا اس کے برابر) ، الیکٹران بیم کے ساتھ ٹائٹینیم ایلائی پر بمباری کرکے 20-150kV وولٹیج میں تیزی لائی گئی ، حاصل کریں:

صفر آلودگی پگھلنے:آکسیجن فری ماحول آکسیکرن سے مکمل طور پر گریز کرتا ہے ، ویلڈ طہارت 99.99 ٪ تک پہنچ جاتی ہے

انتہائی گہری دخول ویلڈنگ کی صلاحیت: 10: 1 تک گہرائی سے چوڑائی کا تناسب ، 10-100 ملی میٹر موٹی پلیٹوں کے لئے موزوں (جیسے ، ایرو اسپیس ایندھن کے ٹینک)

Extremely Narrow Heat Affected Zone: Width only 0.5-1mm, material mechanical property retention rate >95%

لیزر ویلڈنگ-موثر مینوفیکچرنگ کے لئے انقلابی ٹول

4-20 کلو واٹ فائبر لیزر کو اپناتے ہوئے ، موثر ویلڈنگ مندرجہ ذیل پیرامیٹرز کو بہتر بنا کر حاصل کی جاتی ہے۔

اسپیڈ فائدہ:ویلڈنگ کی رفتار 1-5m/منٹ تک پہنچ جاتی ہے ، TIG ویلڈنگ سے 3-5 گنا تیز

متحرک تحفظ کا نظام:پس منظر آکسیکرن کو روکنے کے لئے سائیڈ آرگون اڑانے والے تحفظ ہڈ (بہاؤ کی شرح 20-30L/منٹ) کے ساتھ

ذہین پیرامیٹر مماثل:بجلی کی کثافت 10⁵-10⁶W/سینٹی میٹر کی حد میں کنٹرول ہے تاکہ جلنے یا نامکمل فیوژن سے بچنے کے لئے

بازی بانڈنگ - مختلف مواد میں شامل ہونے کے لئے ایک خاص عمل

اسٹیل/تانبے اور دیگر مواد کے ساتھ ٹائٹینیم مرکب کو ویلڈنگ کے لئے ، دباؤ کے بازی کا عمل اپنایا جاتا ہے:

عمل ونڈو:درجہ حرارت 800-950 ڈگری ، دباؤ 10-50 MPa ، وقت 30-120 منٹ

انٹرفیس کنٹرول:نکل/مولیبڈینم انٹرلیئر کا استعمال ٹائی ایف ای جیسے ٹوٹنے والے مراحل کی تشکیل کو دبانے کے لئے کیا جاتا ہے

عام ایپلی کیشنز:میڈیکل ہڈیوں کے ناخن (ti6al4v/316L سٹینلیس سٹیل) مشترکہ طاقت والدین کے 80 material مواد سے زیادہ یا اس کے برابر ہے



c پیرامیٹر کی ترتیبات: یہ "نمبر" کامیابی یا ناکامی کا تعین کرتے ہیں

1. موجودہ: پلیٹ کی موٹائی کے مطابق ایڈجسٹ کریں . 1 ملی میٹر ٹائٹینیم پلیٹ 50-80A ، 3 ملی میٹر 120-150a استعمال کرتی ہے۔ بہت بڑا حالیہ موٹے دانوں کا باعث بنے گا ، اور بہت چھوٹے موجودہ کے نتیجے میں پگھلنے کی ناکافی گہرائی ہوگی۔

2. شیلڈنگ گیس: 99.99 ٪ اعلی طہارت ارگون گیس کا استعمال کرنا ضروری ہے ، اور بہاؤ کی شرح کو 20-30L/منٹ پر کنٹرول کرنا چاہئے۔ ویلڈنگ کے بعد ، اعلی درجہ حرارت ویلڈ کے "ثانوی آکسیکرن" کو روکنے کے لئے گیس کی فراہمی کو 5-10 سیکنڈ کے لئے روکنا ضروری ہے۔

3. ویلڈنگ کی رفتار: پتلی دیواروں والے حصوں کے لئے 50-100 ملی میٹر/منٹ کی سفارش کی جاتی ہے اور موٹی پلیٹوں کے لئے 30-50 ملی میٹر/منٹ۔ بہت تیز رفتار آسانی سے چھیدوں کا سبب بنے گی ، جبکہ بہت سست رفتار گرمی سے متاثرہ زون کو بڑھا دے گی۔

ڈی۔ نالی کا علاج: وی کے سائز کا نالی ، زاویہ 60-70 ڈگری ، بلنٹ ایج 0.5-1 ملی میٹر کا استعمال کریں ، جب تک کہ دھاتی چمک کو بے نقاب نہ ہونے تک سٹینلیس سٹیل کے تار برش سے صاف کریں ، اور ہاتھوں سے ہاتھ نہ لگائیں (فنگر پرنٹس میں چکنائی ویلڈنگ کی آلودگی کا سبب بنے گی)۔

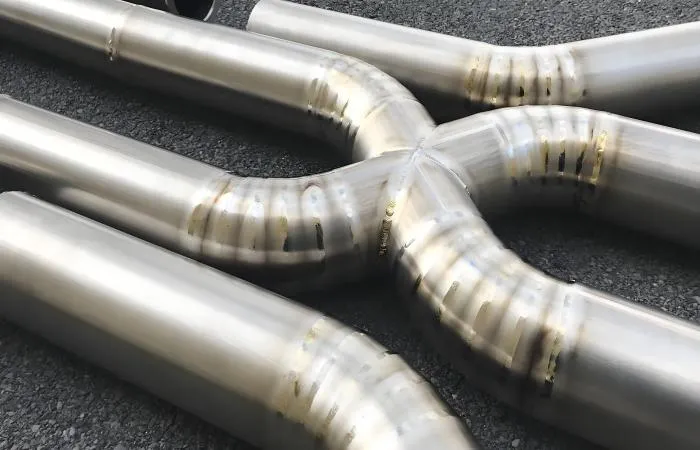

4. "کوالیفائیڈ" سے "بہترین" تک: ویلڈ کوالٹی کی "ایک نظر کی شناخت"

"کوالیفائیڈ" سے "بہترین" تک: ٹائٹینیم ایلائی ویلڈ کوالٹی گریڈنگ معیارات اور ذہین ارتقا

1. چاندی سفید: کامل! مکمل طور پر محفوظ ، کوئی آکسیکرن نہیں ، اعلی کے آخر میں مناظر جیسے ایرو اسپیس میں استعمال کیا جاسکتا ہے۔

2. ہلکا پیلا: قدرے آکسائڈائزڈ ، کارکردگی بنیادی طور پر معیارات کو پورا کرتی ہے ، جو عام صنعتی آلات کے لئے موزوں ہے۔

3. گہرا پیلا/سنہری جامنی رنگ: اعتدال پسند آکسیکرن ، اس میں مبتلا ہونے کا خطرہ ہے ، اور مکینیکل خصوصیات کی جانچ کی ضرورت ہے۔

4. نیلے/گرے: شدید آکسیکرن ، ویلڈ ٹوٹنے والا ہوچکا ہے اور اسے دوبارہ کام کرنا چاہئے۔

ذہین ویلڈنگ کے سازوسامان کی مقبولیت کے ساتھ ، ٹائٹینیم ایلوی ویلڈنگ "سابق فوجیوں کے تجربے پر انحصار کرنے" سے "پیرامیٹرک صحت سے متعلق کنٹرول" میں منتقل ہو رہی ہے۔ ویکیوم ویلڈنگ روبوٹ سے لے کر ریئل ٹائم آکسیکرن مانیٹرنگ سسٹم تک ، تکنیکی ترقی نے سابقہ ​​"مشکل مسائل" کو قابل کنٹرول بنا دیا ہے۔ مستقبل میں ، نئی توانائی کی گاڑیوں ، ہائیڈروجن توانائی کے سازوسامان اور دیگر شعبوں میں ٹائٹینیم مرکب کے وسیع پیمانے پر اطلاق کے ساتھ ، ویلڈنگ ٹکنالوجی زیادہ تر پیشرفتوں کا آغاز کرے گی - اس "اسپیس میٹل" کو واقعی مزید صنعتی منظرناموں میں داخل ہونے کی اجازت ہوگی۔
